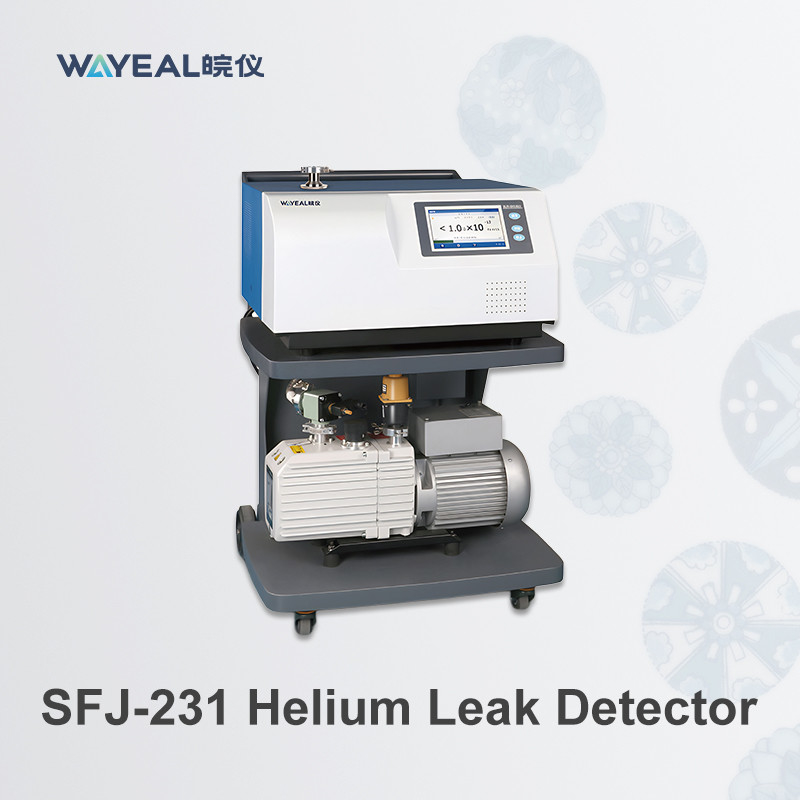

Détecteur de fuite d'hélium à écran tactile couleur de 7 pouces avec détection de fuite de 5*10-13 Pa·m3/s

Résumé du détecteur de fuite d'hélium

Le détecteur de fuite du spectromètre de masse d'hélium (HMSLD) utilise l'hélium comme gaz traceur en raison de ses propriétés uniques:

Petite taille atomiqueL'hélium peut pénétrer même les plus petites fuites.

Nature inerte: L'hélium est chimiquement stable et non réactif, ce qui garantit qu'il n'endommagera pas les composants lors des tests.

Faible abondance naturelle: L'hélium est rare dans l'atmosphère (~ 5 ppm), donc les interférences de fond sont minimes, ce qui permet une détection très sensible.

Je suis désolée.L'instrument fonctionne en détectant le gaz d'hélium qui s'échappe par des fuites dans un objet d'essai.qui sont séparés et mesurés en fonction de leur rapport masse/charge.

Spécifications techniques du détecteur de fuite d'hélium

Application des détecteurs de fuite par spectromètre de masse d'hélium dans l'industrie des batteries au lithium

Les détecteurs de fuite par spectromètre de masse d'hélium sont des instruments très sensibles largement utilisés dans les industries où la détection des fuites est essentielle, y compris l'industrie des batteries au lithium.Les batteries au lithium-ion sont largement utilisées dans les véhicules électriquesL'assurance de l'étanchéité hermétique et de l'étanchéité aux fuites des composants des batteries au lithium est essentielle pour la sécurité, les performances et la longévité.La détection des fuites par spectromètre de masse d'hélium joue un rôle clé dans la réalisation de ces exigences.

1Test de fuite des cellules de batterie

• Les piles de batteries lithium-ion doivent être hermétiquement scellées pour empêcher la pénétration d'air et d'humidité, ce qui peut entraîner des réactions chimiques, une dégradation et des risques pour la sécurité (par exemple,dégagement thermique ou explosions).
• Les détecteurs de fuite d'hélium sont utilisés pendant le processus de fabrication pour tester l'intégrité du joint des cellules de batterie.et tout hélium échappant est détecté par le spectromètre de masse, identifier les fuites avec une grande précision.

2Test de fuite des batteries et des modules

• Une batterie se compose de plusieurs cellules enfermées dans un boîtier de protection. Le boîtier doit être imperméable pour protéger les cellules de l'exposition à l'environnement (par exemple, l'entrée d'eau ou de poussière).

1. La détection des fuites d'hélium assure l'intégrité de l'enceinte en testant les fuites dans les coutures, les joints ou les connecteurs de l'emballage.

3Systèmes de remplissage d'électrolyte

• Au cours du processus de fabrication, les cellules de batteries lithium-ion sont remplies d'un électrolyte liquide qui facilite le transport des ions.La détection des fuites est cruciale pendant et après cette étape pour s'assurer que l'électrolyte rempli ne fuit pas, ce qui compromettrait les performances et la sécurité.
• Les détecteurs de fuite d'hélium sont utilisés pour confirmer l'étanchéité de la cellule après remplissage et scellement des électrolytes.

4Test des systèmes de refroidissement dans les batteries des véhicules électriques

• Les batteries des véhicules électriques (VE) comportent souvent des systèmes de refroidissement liquide pour maintenir des températures de fonctionnement optimales.Ces systèmes de refroidissement doivent être étanches aux fuites afin d'éviter que le liquide de refroidissement ne s'infiltre dans les cellules de la batterie et ne cause des courts-circuits ou d'autres dommages..
• Des spectromètres de masse à hélium sont utilisés pour tester les canaux de refroidissement et s'assurer qu'il n'y a pas de fuites.

5Assurance de la qualité et contrôle des processus

• Dans la production à grande échelle de batteries lithium-ion, les détecteurs de fuite d'hélium sont intégrés dans des lignes de production automatisées pour un contrôle continu de la qualité.le module, et l'emballage répond aux normes requises en matière d'étanchéité.
• L'essai de l'hélium est souvent utilisé conjointement avec des chambres à vide ou des sondes espionnantes, selon la partie spécifique à tester.Je suis désolée.

Les méthodes d'essai dans les applications de batteries au lithium

1. Méthode sous vide

• L'objet d'essai est placé dans une chambre sous vide et pressurisé avec de l'hélium. Tout hélium qui s'échappe par des fuites est détecté par le spectromètre de masse.
• Cette méthode est très sensible et convient aux essais de cellules de batterie et de petits modules.

2. Méthode de détection

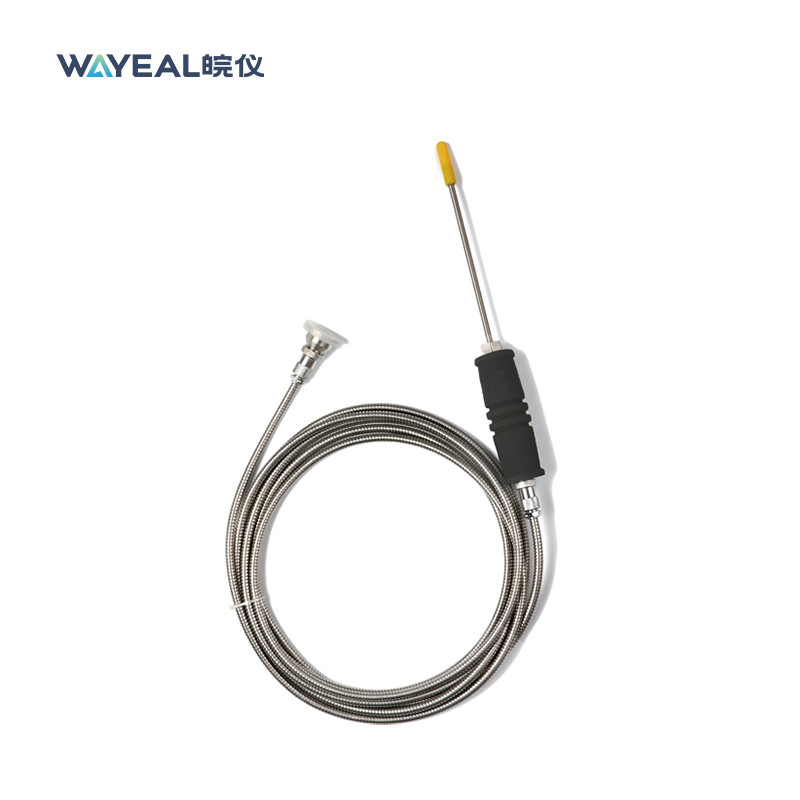

• Une sonde sniffer connectée au spectromètre de masse d'hélium est utilisée pour détecter les fuites d'hélium à des endroits spécifiques, tels que les soudures, les joints ou les joints.
• Cette méthode est pratique pour tester de grandes batteries ou pour détecter des fuites localisées.

3. Méthode de bombardement

• L'objet d'essai est pressurisé avec du gaz hélium pendant une période spécifique (phase de "bombardement").et l'hélium s'échappe des fuites est détecté.
• Cette méthode est utilisée lorsque la pressurisation directe n'est pas possible.
