L'essai de fuite d'hélium de vide usinent le détecteur de gaz de spectre de masse 240W

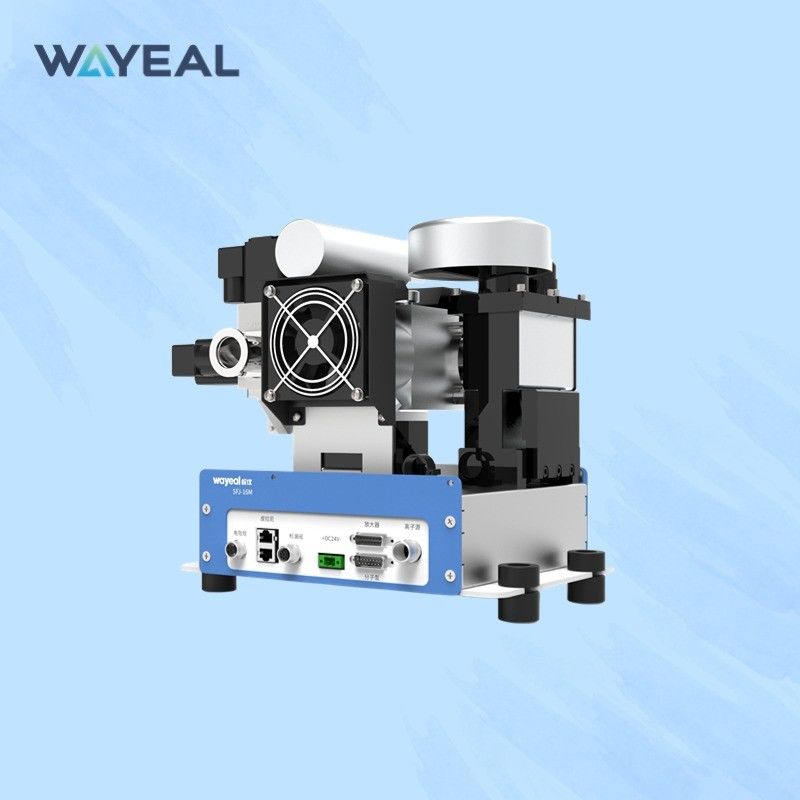

Détecteur de fuite d'hélium SFJ-16M

Indicateurs de performance








Taux de fuite détectable minimum
(Pa·m3/s) / mode vide

Mode vide (ULTRA) : 5,0×10-13 (vitesse de pompage de l'hélium > 5 l/s)
Mode vide (FINE) : 1,0×10-12 (vitesse de pompage de l'hélium 2,5 L/s)

Taux de fuite détectable minimum
(Pa·m3/s) / mode pistolet d'aspiration

5,0×10^-8

Temps de réponse (s)

<1

Temps de démarrage (min)

≤95s

Plage de détection des fuites
(Pa·m³/s)

5,0×10^-13~1,0×10^-3 Pa·m³/s

Plage d'affichage du taux de fuite
(Pa·m³/s)

1,0×10^-13~1,0×10^-3 Pa·m³/s

Pression maximale admissible de détection des fuites (Pa)

1500

Qualité détectable

2,3,4 (H2, He3, He4)

Configuration de base












Interface homme-machine

Écran tactile LCD couleur 5"

Source d'ions

2 pièces, oxyde d'yttrium revêtu d'iridium, commutation automatique

Interface d'entrée/sortie E/S

Huit entrées et huit sorties

Interface de communication

RS232/485, LAN

Interface MES

Standard

Taille physique de l'instrument
(L)×(P)×(H), mm

592 * 498 * 370 mm

Spécifications du port de détection des fuites

DN16 KF/2 pièces

Alimentation

CC 24V

Température de fonctionnement

0-40ºC

Puissance

240W

Langue d'affichage

Chinois et anglais

Affichage du taux de fuite

Figure, graphique à barres, graphique en courbes
