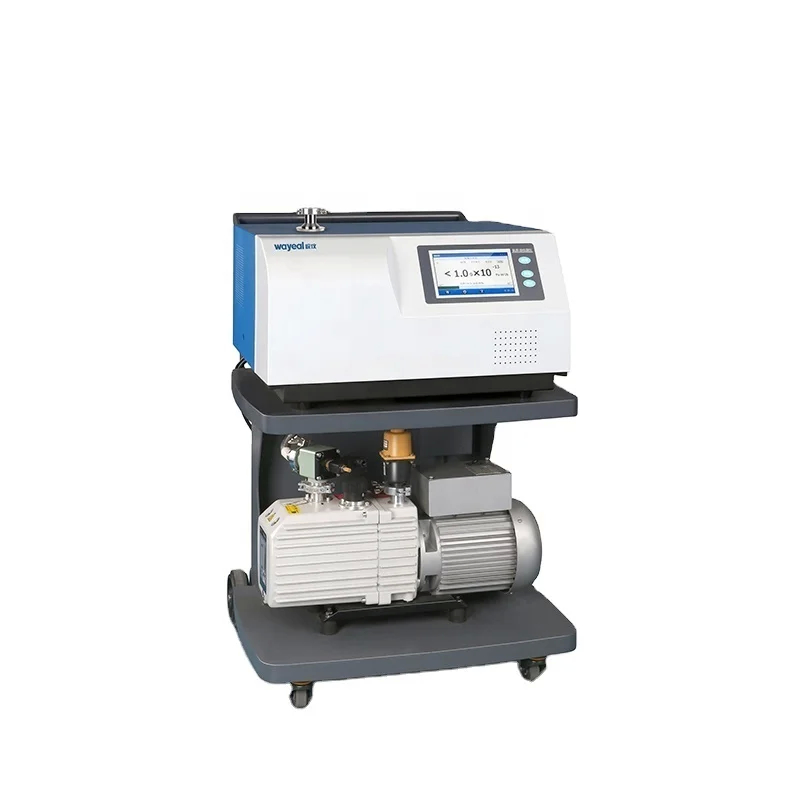

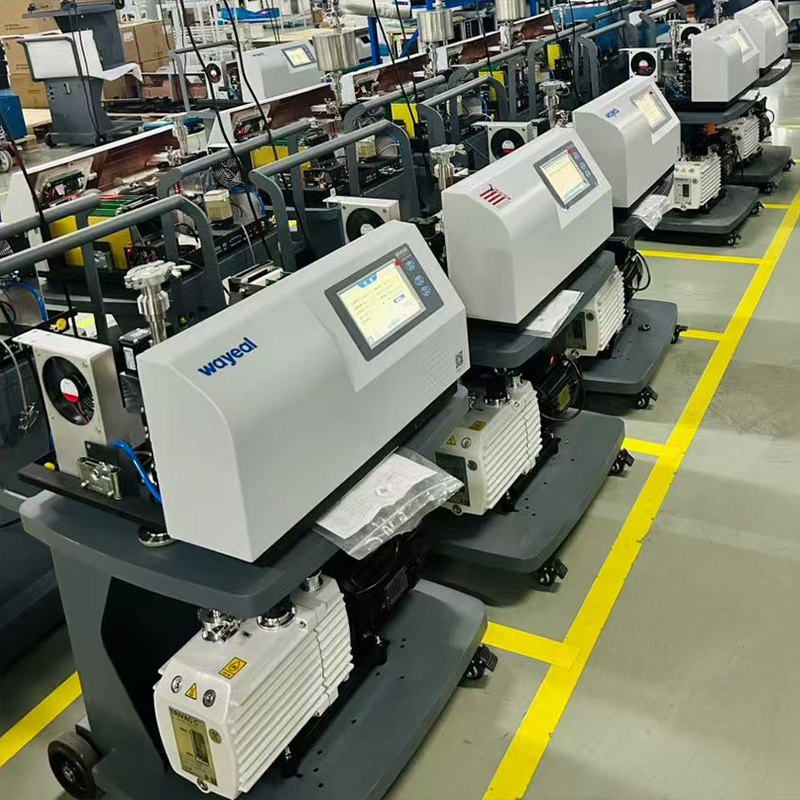

Paramètres techniques du détecteur de fuite d'hélium SFJ-231

Application du détecteur de fuite par spectromètre de masse d'hélium SFJ-231 dans les équipements SIG haute tension / essai de fermeture des gaz SF6 dans l'industrie électrique

La détection des fuites par spectrométrie de masse d'hélium est une méthode de base pour les essais de scellement SIG en raison de la petite taille moléculaire de l'hélium (He), de sa haute perméabilité et de sa non-réactivité avec le SF6,et la sensibilité ultra-haute du détecteur de fuites SFJ-231 (taux de fuite détectable minimumEn utilisant l'hélium comme gaz traceur, le détecteur capte des signaux d'hélium pour localiser les fuites et quantifier les taux de fuite.
Le SFJ-231 prend en charge le mode vide (sensitivité plus élevée) et le mode sniffer (convenable pour les systèmes sous pression, pression maximale admissible: 1500 Pa).

Détection des fuites en mode sniffer (pour les SIG sous pression, pratique sur place)
Applications:SIG opérationnel (pressurisé à l'intérieur avec SF6, mais la pression doit être ≤1500 Pa; si elle est supérieure, la pression doit être réduite en premier).
Principe:Injecter une petite quantité d'hélium (mélangé avec SF6, sans affecter les performances d'isolation) dans l'équipement SIG,utiliser le canon de SFJ-231 (connecté via l'interface I/O) pour se rapprocher du point suspect, s'il y a une fuite, l'hélium fuira avec le SF6, qui sera capturé par le pistolet de pulvérisation et transmis au détecteur de fuite pour réaliser la détection du taux de fuite.
Conformité technique:Le taux de fuite minimum est de 5,0 × 10^-9 Pa·m3/s en mode sniffer et un temps de réponse de < 1s permettent de localiser rapidement les fuites, ce qui le rend approprié pour des inspections rapides sur place.

Étapes de détection des fuites en mode pistolet d'aspiration (équipement SIG sous pression)
1Injection de gaz traceur
Injecter du gaz hélium dans l'équipement SIG: par le port de remplissage de l'équipement, injecter de l'hélium pur selon 1% à 5% du volume de SF6 (assurez-vous que le mélange est uniforme,et laissez-le pendant plus de 30 min, afin de diffuser le gaz hélium dans toutes les chambres).
2Connexion et paramètres du détecteur

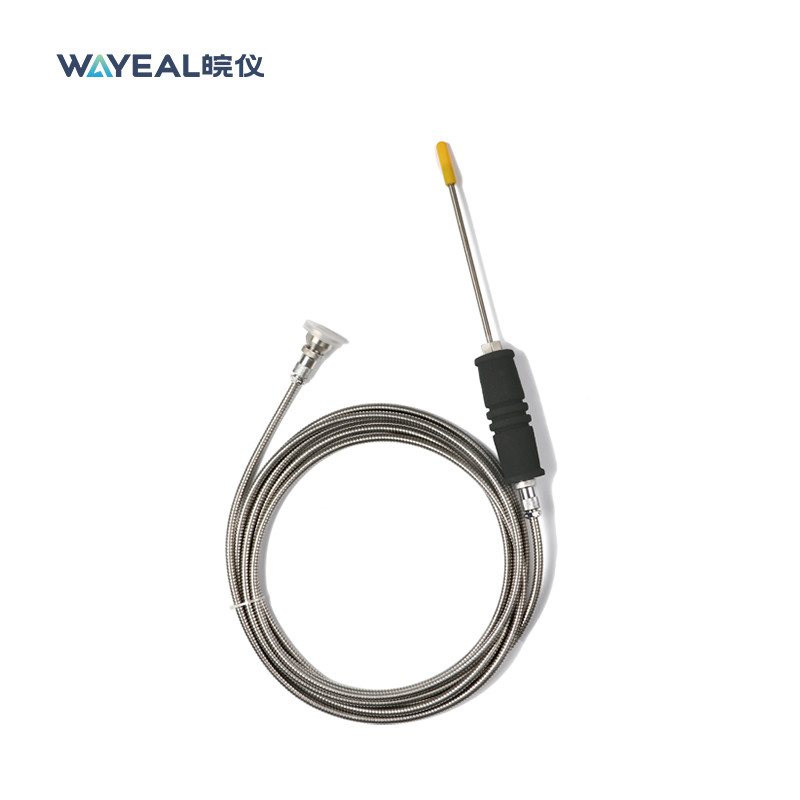

Connectez le sniffer au SFJ-231 via le connecteur I/O (8 entrées et 8 sorties), passez au mode sniffer dans le panneau tactile, réglez le débit du sniffer (valeur par défaut ou ajustez-le en fonction du site),et le seuil d'alarme pour le taux de fuite.
3Détection par renifleur.
Tenez le détecteur dans la main, près du point suspect (distance 1-3 mm), déplacez-vous lentement (vitesse ≤ 5 cm/s), assurez-vous de couvrir toute la surface d'étanchéité.
Si le détecteur de fuite indique que le taux de fuite dépasse le seuil (par exemple 5,0×10^-9 Pa·m3/s), marquer le point comme point de fuite et enregistrer le taux et l'emplacement de la fuite.
4Tests quantitatifs
Stabiliser le sniffer contre le point de fuite pendant 10s, prendre le taux de fuite moyen comme résultat final.
