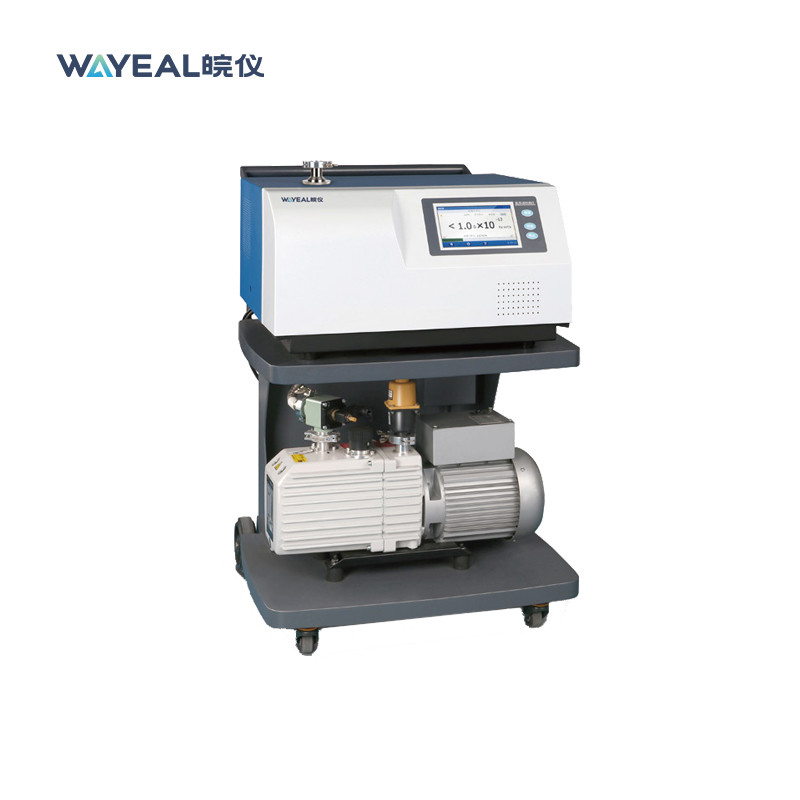

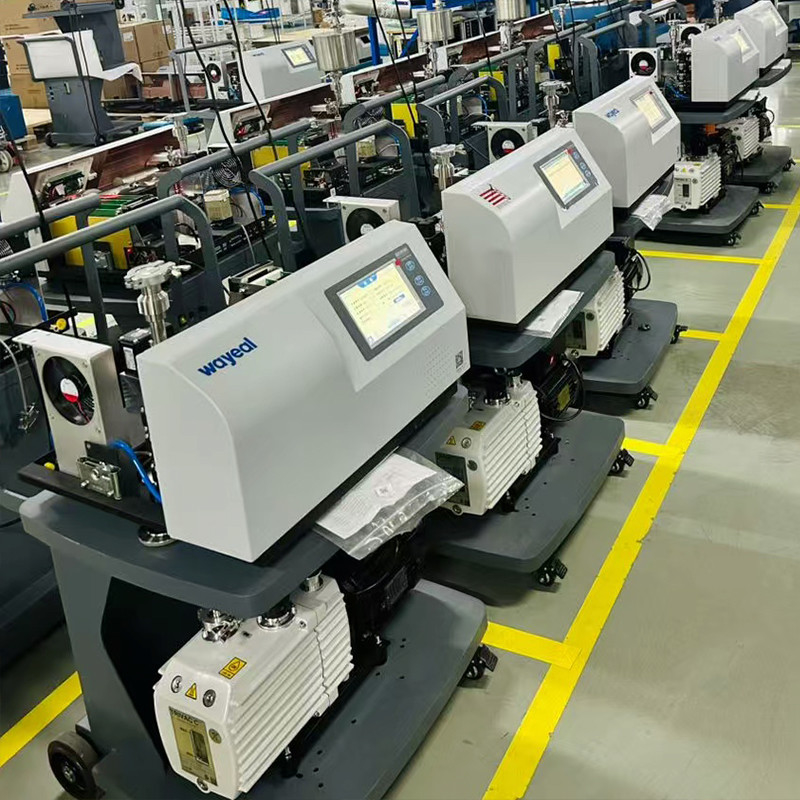

SFJ-231 Équipement de détection de fuites par spectrométrie de masse à l'hélium pour la détection de fuites SIG

SFJ-231 Équipement de détection de fuites par spectrométrie de masse à l'hélium pour la détection de fuites dans les SIG

Le détecteur de fuites par spectrométrie de masse à l'hélium est un instrument permettant de positionner rapidement et de mesurer quantitativement les fuites de conteneurs scellés.

Paramètres du détecteur de fuites à l'hélium SFJ-231

Application du détecteur de fuites par spectrométrie de masse à l'hélium SFJ-231 dans les équipements haute tension GIS / Tests d'étanchéité au gaz SF₆ dans l'industrie de l'énergie

1. Contexte et principe
Les appareillages de commutation isolés au gaz haute tension (GIS) utilisent le gaz SF₆ comme milieu isolant et d'extinction d'arc. Son intégrité d'étanchéité affecte directement les performances d'isolation, la capacité d'extinction d'arc et la sécurité opérationnelle. Les fuites de SF₆ peuvent entraîner une réduction de la résistance d'isolation, une défaillance de l'extinction d'arc et même une panne d'équipement.
La détection de fuites par spectrométrie de masse à l'hélium est une méthode essentielle pour les tests d'étanchéité des SIG en raison de la petite taille moléculaire de l'hélium (He), de sa haute perméabilité, de sa non-réactivité avec le SF₆ et de la sensibilité ultra-élevée du détecteur de fuites SFJ-231 (taux de fuite détectable minimum : 5,0×10⁻¹³ Pa・m³/s en mode vide). En utilisant l'hélium comme gaz traceur, le détecteur capture les signaux d'hélium pour localiser les fuites et quantifier les taux de fuite.
2. Méthodes de détection de fuites (basées sur les spécifications du SFJ-231)
Le détecteur de fuites à l'hélium SFJ-231 prend en charge le mode vide (sensibilité plus élevée) et le mode renifleur (pratique pour les systèmes sous pression, pression maximale autorisée : 1500 Pa).
Détection de fuites en mode vide (sensibilité plus élevée, nécessite un SIG sous vide)
Application : SIG nouvellement installés, révisés ou démontés (où le SF₆ interne est retiré et le vide peut être appliqué).
Principe :

• Mettre la chambre du SIG sous vide à ≤1 Pa.
• Connecter le SFJ-231 via son port vide DN25KF.
• Vaporiser de l'hélium à l'extérieur sur les points de fuite suspectés (par exemple, soudures, brides).
• S'il existe une fuite, l'hélium pénètre dans la chambre et déclenche le détecteur.
• Avantage : Utilise la sensibilité ultra-élevée du SFJ-231 (5,0×10⁻¹³ Pa・m³/s) pour la détection de micro-fuites.

Procédure en mode vide
Connexion du trajet du gaz : Relier la chambre du SIG → SFJ-231 (DN25KF) → pompe à vide (tuyaux résistants à la pression).
Évacuation : Pomper jusqu'à ≤1 Pa (une pression plus basse = une meilleure sensibilité).
Paramètres de détection : Régler sur le mode vide, ajuster le temps de réponse (<1s), seuil d'alarme (selon DL/T 596-2021).
Test de pulvérisation d'hélium : Vaporiser de l'hélium (5-10 mm du point de détection, rester pendant 3-5 s et observer le signal en utilisant le temps de réponse du SFJ-231<1s) à un point suspect (dans l'ordre du marquage) à l'extérieur de l'équipement GIS. Si le détecteur de fuites montre une augmentation soudaine du taux de fuite (changement synchronisé des chiffres et des courbes), cela signifie que le point est un point de fuite, et enregistrer la valeur du taux de fuite. Ensuite, ré-inspection et confirmation.
